在小家電輔助電源設計中，工程師常面臨BOM成本高、PCB空間受限、可靠性要求高等多重挑戰。晶豐明源（BPS）推出的BP85226DF，用一顆SOP-7芯片實現了"極致集成"——內置650V高壓MOS、續流二極管、反饋二極管、VCC電容，外圍僅需電感和輸出電容，就能輸出5V/300mA穩定電源。
| 參數 | 規格 |
|---|---|
| 輸出電壓 | 固定5V |
| 穩態輸出 | 5V/300mA（1.5W） |
| 峰值輸出 | 5V/350mA（1.75W，持續1分鐘） |
| 輸入電壓 | 85~265Vac全電壓 |
| 待機功耗 | ≤50mW@230Vac |
| 封裝 | SOP-7 |
核心賣點：省掉VCC電容、省掉續流二極管、省掉反饋二極管、省掉環路補償——四"省"合一，外圍極簡。

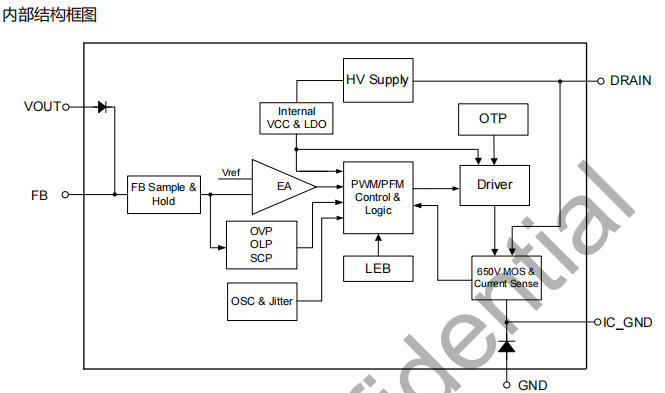

BP85226DF把傳統Buck方案中的分立器件幾乎全部收進芯片：
650V高壓MOSFET：耐壓充足，覆蓋全電壓輸入
高壓?jiǎn)?dòng)+自供電電路：無需外部VCC電容和啟動電阻
內置續流二極管：反向耐壓650V，正向壓降1.2V
內置反饋二極管：配合內部采樣電路實現恒壓
電流采樣電路：逐周期限流，無需外置檢流電阻
多模式控制：PWM/PFM自適應，優化全負載段效率
保護功能齊全：短路保護(SCP)、過載保護(OLP)、過壓保護(OVP)、反饋開路保護、逐周期限流、過溫保護(OTP)。

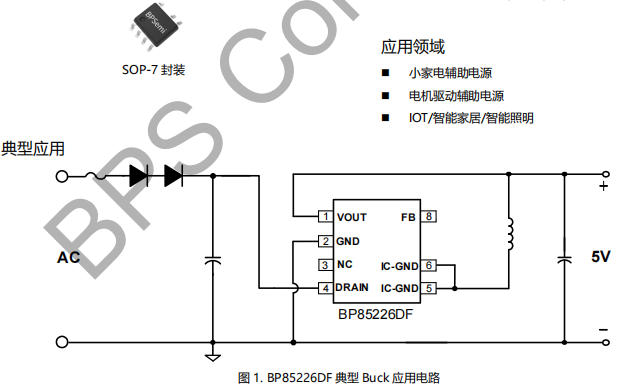

工作原理：
AC輸入經整流濾波后得到高壓直流母線
DRAIN腳(4腳)接母線，芯片內部MOSFET開關降壓
電感L2儲能，芯片內置續流二極管完成續流
VOUT腳(1腳)直接輸出5V，經內置反饋二極管到FB腳(8腳)采樣
外圍元件（極簡）：
輸入：保險電阻RZ1、整流二極管D1/D2、π型濾波（L1+EC1+EC2）
功率級：芯片U1、電感L2（1mH）、輸出電容EC3（220μF/16V）
假負載：R3（2kΩ，保證空載穩定）
適合需要負壓輸出的場合，如某些電機驅動或特殊控制電路。電感感量需要比Buck拓?fù)涓螅驗槟芰恐辉贛OSFET關斷期間傳遞到輸出。

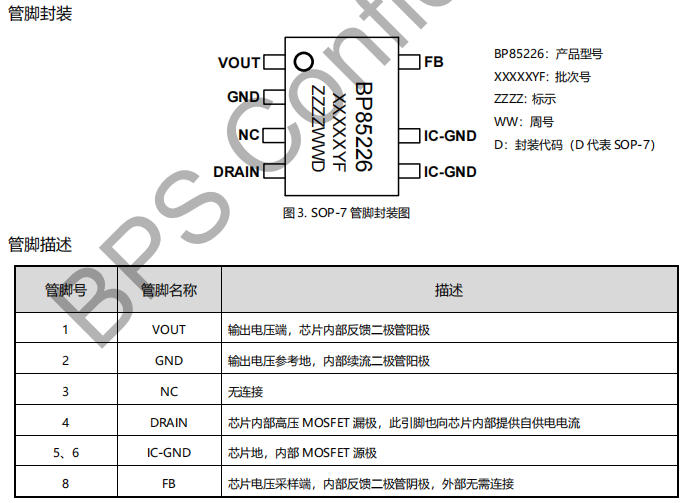

SOP-7封裝，7個引腳分工明確：
設計注意：
FB腳雖然引出，但內部已通過反饋二極管連接到VOUT，外部直接懸空即可，這是該芯片極簡設計的體現
IC-GND(5/6腳)是功率地，走線要粗，可鋪銅散熱
VOUT和FB腳要避免鋪銅，遠離高壓和電感，防止干擾
感量：1mH（典型值），根據輸出電流計算最小值
飽和電流：需大于芯片最大限流值600mA
續流時間：必須>7μs，保證芯片正常采樣
容量：220μF/16V典型，根據紋波要求調整
ESR：低ESR電解電容可降低紋波電壓
紋波估算：ΔV_ESR ≈ I_LIMIT_MAX × ESR
空載時需要假負載為電感電流提供通路：
假負載電流約1~3mA
典型值：2kΩ電阻消耗2.5mA@5V
| 測試項 | 典型值 | 說明 |
|---|---|---|
| 啟動閾值 | 11V | VCC電壓達到11V時芯片啟動 |
| 欠壓保護 | 5V | VCC低于5V時關斷MOSFET |
| 最大限流 | 600mA | 逐周期限制 |
| 開關頻率 | 0.6~36kHz | 自適應調整，輕載降頻 |
| 軟啟動 | 64個周期 | 50%→75%→100%限流點漸變 |
| 過溫保護 | 145°C觸發，105°C恢復 | 40°C遲滯 |
| 短路保護 | 256周期檢測，0.5s重啟 | 自恢復 |
| 過載保護 | 1024周期檢測，0.5s重啟 | 自恢復 |
| 過壓保護 | FB>6.5V觸發，0.5s重啟 | 自恢復 |
功率環路最小化：母線電容→DRAIN→IC-GND→續流回路，減小輻射EMI
芯片地鋪銅散熱：IC-GND可鋪銅，但面積盡量小（動點電位），遠離輸入端
DRAIN腳鋪銅：靜點可鋪銅提高散熱，但與FB、IC-GND距離>2mm
電感遠離敏感點：開放式工字電感遠離FB腳和輸入端，避免干擾
反饋信號保護：VOUT和FB腳避免鋪銅，遠離高壓和電感
設計時重點關注電感感量選擇和續流時間驗證，確保芯片能正常采樣輸出電壓。參考官方提供的單面板Layout，一般都能一次調試成功。對于追求極致成本和簡單性的工程師來說，這是一顆值得放入選型清單的芯片。
