在 10W 級充電器、適配器市場，如何在保證性能的前提下把成本壓到最低，是每個電源工程師都在思考的問題。今天給大家分享一套成熟量產、性價比極高的方案組合——LP3715CL 原邊 PSR 控制器 搭配 LP3568AG 副邊同步整流芯片，5V2A 輸出，無需光耦、無需輔助繞組供電、無需限流電阻，外圍精簡到令人驚喜。
這套組合專門針對 5V2A（10W） 隔離反激電源設計，是手機充電器、平板適配器、機頂盒電源等場景的經典低成本方案。
拓撲結構：隔離反激 + 原邊反饋 + 副邊同步整流
輸入電壓：90–265VAC 全電壓范圍
輸出規格：5V / 2A（10W）
恒壓精度：優異
恒流精度：約 ±3%
待機功耗：遠低于能效標準要求
效率：相比肖特基整流顯著提升
成本極致優化：兩顆芯片搞定，外圍元件極少
PCB 面積小巧：適合緊湊型充電器設計
效率明顯提升：同步整流替代肖特基，發熱更低
待機功耗優秀：輕松滿足六級能效
量產成熟穩定：已大量應用于主流品牌適配器
手機 / 平板充電器（5V2A）
機頂盒、路由器適配器
10W 以內工業輔助電源
小家電供電模塊
LP3715CL 是一款專為隔離型適配器和充電器設計的 自供電 PSR 控制芯片，SOP-8L 封裝。它的設計理念很明確——能內置的都內置，能省掉的都省掉。
傳統 PSR 方案雖然比光耦反饋簡單，但仍需要啟動電阻、輔助繞組供電二極管、CS 采樣電阻、FB 下偏電阻等外圍。LP3715CL 把這些全部集成到芯片內部：
| 傳統外圍 | LP3715CL 處理方式 |
|---|---|
| 啟動電阻 | 內置啟動電路 |
| 輔助繞組 VCC 供電二極管 | 自供電架構，無需輔助供電 |
| 限流/采樣電阻 | 內置固定峰值電流 |
| FB 下偏電阻 | 內置高精度下偏電阻 |
封裝：SOP-8L
功率器件：內置 BJT，VCE 耐壓 ≥700V
啟動方式：內置高壓啟動，無需外部電阻
供電方式：自供電，省去輔助繞組供電二極管
恒壓精度：高（內置高精度 FB 下偏電阻）
恒流精度 ：高（內置高精度固定峰值電流）
待機功耗：極低
驅動技術：專利電流驅動，降低溫升
補償技術：輸出線損補償
保護功能：多重保護，系統可靠
自供電技術：LP3715CL 采用獨特的自供電架構，芯片工作所需的 VCC 電源不需要輔助繞組提供，省去了輔助繞組、整流二極管和濾波電容。
固定峰值電流：芯片內部設定精確的峰值電流閾值，原邊無需外接 CS 采樣電阻，既省了成本，又避免了采樣電阻的損耗。
內置 FB 下偏電阻：反饋分壓網絡的下偏電阻集成在芯片內部，減少了外圍元件數量，同時保證分壓精度。
如果說 LP3715CL 負責把原邊做到極致精簡，那么 LP3568AG 就是在副邊把效率和可靠性拉滿。SOP-8L 封裝，專為 5V2A 同步整流場景量身定制。
封裝：SOP-8L
內置功率管：40V 耐壓
工作模式：支持 DCM / CCM
開通判定：專利技術，防止激磁振蕩誤開通
關斷速度：快，降低 CCM 模式下關斷損耗
供電保護：集成 VCC 供電、欠壓/過壓鉗位保護
外圍元件：極少
在 5V2A 輸出、10W 功率下，副邊整流電流峰值可達 4A 以上。傳統肖特基二極管（如 SS34，正向壓降約 0.5V）的整流損耗約為：
P_loss = 0.5V × 2A ≈ 1W
而 LP3568AG 采用同步整流技術，內置低導阻 MOS 管，導通壓降僅幾十 mV，整流損耗大幅降低：
P_loss ≈ 0.05V × 2A = 0.1W
損耗降低近 10 倍！ 這就是同步整流在 10W 及以上功率段越來越普及的原因——效率提升明顯，發熱大幅減少，甚至可以省掉散熱片。
LP3568AG 的一個亮點是 專利開通判定技術：
反激電源在 DCM 模式下，變壓器激磁振蕩可能導致同步整流芯片誤判斷、誤開通
LP3568AG 通過智能算法識別真正的副邊導通時刻
有效防止激磁振蕩引起的誤開通，避免效率下降和可靠性問題
在 CCM（連續導通模式）下，同步整流管需要在原邊開關開通前快速關斷，否則會造成原副邊直通短路。LP3568AG 的 快速關斷能力 有效降低了 CCM 模式下的關斷損耗，支持更寬的工作模式范圍。

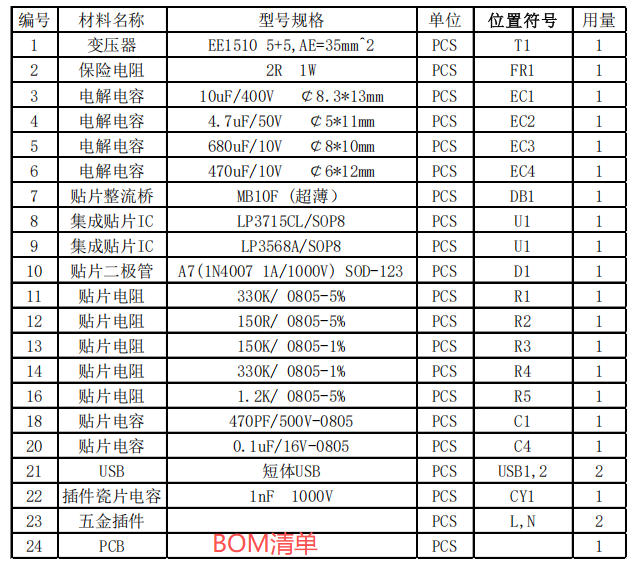

| 省掉的元件 | 原因 |
|---|---|
| 光耦 + TL431 | 原邊反饋，無需次級檢測 |
| 啟動電阻 | LP3715CL 內置高壓啟動 |
| 輔助繞組供電二極管 | LP3715CL 自供電 |
| CS 采樣電阻 | LP3715CL 內置固定峰值電流 |
| FB 下偏電阻 | LP3715CL 內置 |
| 肖特基整流二極管 | LP3568AG 同步整流替代 |
| 同步整流供電電路 | LP3568AG 集成 VCC 供電 |

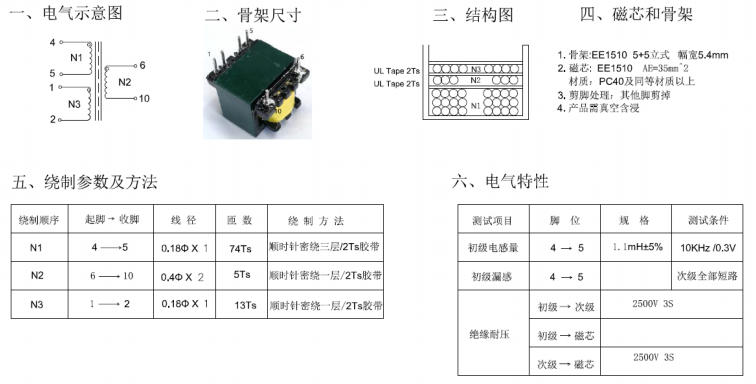

原邊電感量根據 LP3715CL 內置的固定峰值電流和開關頻率計算
匝比設計需兼顧 LP3715CL 的 BJT 耐壓（≥700V）和 LP3568AG 的 40V 耐壓
漏感控制是關鍵，過大的漏感會導致鉗位電路損耗增加

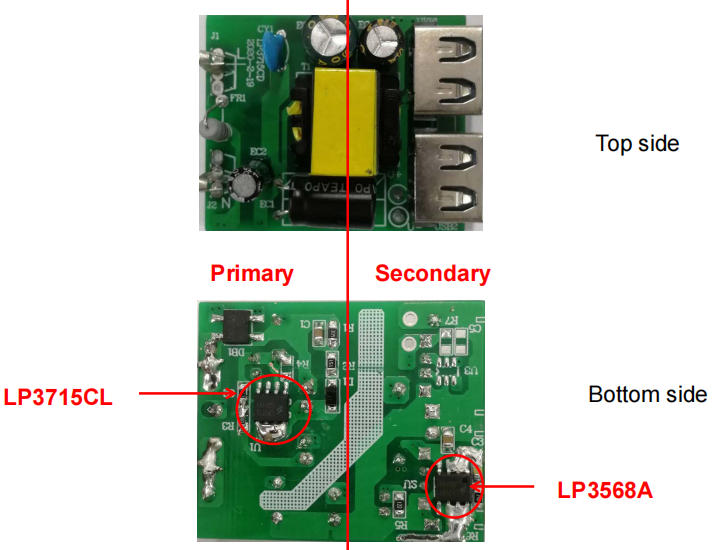

原邊功率回路：高壓母線電容、變壓器原邊、LP3715CL 的 C 腳（集電極）組成的環路要短粗
副邊整流回路：變壓器副邊、LP3568AG、輸出電容組成的環路面積要小
FB 走線：遠離原邊高壓開關噪聲，走線短而細
同步整流散熱：LP3568AG 的功率管雖集成在芯片內，但仍需適當鋪銅散熱
LP3568AG 的同步整流已大幅提升效率，原邊 LP3715CL 的 BJT 導通損耗是主要優化點
合理設計變壓器參數，讓 LP3715CL 工作在最佳頻率點
輸出電容選用低 ESR 型號，降低紋波
LP3715CL + LP3568AG 是一套經過市場驗證的 10W 同步整流電源方案：
兩者組合，無需光耦、無需輔助供電、無需采樣電阻、無需肖特基，以極低的 BOM 成本和 PCB 面積，實現了 5V2A 高效率、低待機、高可靠 的電源輸出。對于追求成本優先、性能達標、快速量產的 10W 級充電器、適配器項目，這套方案值得優先考慮。
