PL3391BS 是聚元微推出的一款副邊反饋 PWM 控制芯片，采用電流模控制架構，主打低成本、高性能路線，專為小功率開關電源設計。芯片內置 650V 功率 MOSFET，采用 SOP7 封裝，啟動電流僅 5μA，非常適合做手機充電器、電源適配器、機頂盒電源、LED 驅動等消費類應用。
PL3391BS 是一款集成了功率管的副邊反饋 PWM 控制器。它通過光耦采樣輸出電壓，實現高精度的恒壓控制。芯片內置了完整的保護機制，包括過壓保護（OVP）、過流保護（OCP）、過載保護（OLP）、過溫保護（OTP）等，讓電源設計更省心。
核心優勢在于極低的啟動電流和工作電流——啟動電流典型值僅 5μA，工作電流約 0.5mA，這意味著可以用更大的啟動電阻，降低啟動損耗，提高整體效率。同時芯片支持"無噪音綠色模式"，在輕載或空載時自動降低工作頻率，最低可降至 22kHz，避免音頻噪音，還能滿足嚴格的能源損耗標準。
超低功耗：啟動電流 5μA，工作電流 0.5mA，待機功耗極低
PWM 無噪音綠色控制模式：輕載自動降頻，消除音頻噪聲
內置頻率抖動：改善 EMI 性能，降低濾波成本
內置斜率補償：確保峰值電流模控制穩定，避免次諧波振蕩
CS 端前沿消隱（LEB）：300ns 消隱時間，防止電流檢測誤觸發
完善的保護功能：
VDD 過壓/欠壓保護（OVP/UVLO）
輸出過壓/過載保護（OVP/OLP）
逐周期限流保護（OCP）
內置軟啟動
過溫保護（OTP，150°C 觸發）
驅動鉗位保護
內置 650V 功率 MOSFET：導通電阻 8Ω，耐壓足夠應對寬電壓輸入
SOP7 封裝：體積小巧，適合緊湊型充電器設計
PL3391BS 采用 SOP7 封裝，共 7 個引腳：

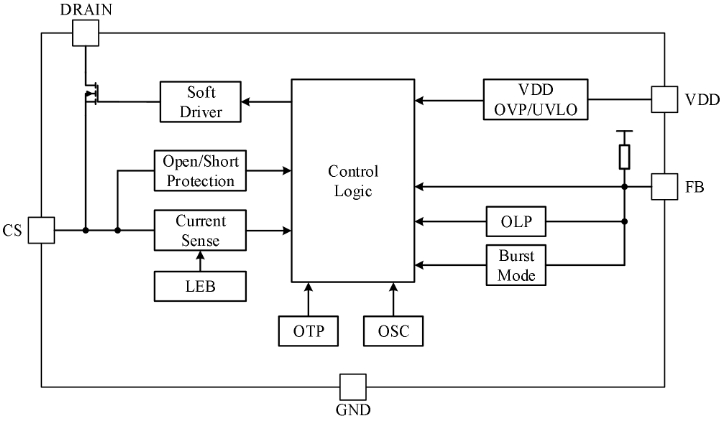

芯片內部主要包含以下功能模塊：
控制邏輯（Control Logic）：核心控制單元，協調各模塊工作
軟驅動（Soft Driver）：控制功率管開關，降低 EMI
電流檢測（Current Sense）+ LEB：檢測原邊電流，帶 300ns 前沿消隱
開短路保護（Open/Short Protection）：檢測異常狀態
VDD OVP/UVLO：電源過壓和欠壓保護
OLP 過載保護：檢測 FB 端電壓，觸發過載保護
Burst Mode（突發模式）：輕載時進入間歇工作模式，降低損耗
OTP 過溫保護：溫度超過 150°C 自動關斷
OSC 振蕩器：產生 PWM 頻率，最高 65kHz，最低 22kHz

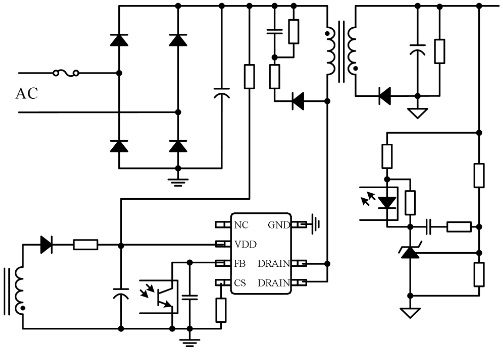

PL3391BS 的典型應用是反激式開關電源，適用于 5V/2A 或類似功率等級的適配器和充電器。
啟動階段：上電后，母線電壓通過啟動電阻給 VDD 電容充電，當 VDD 達到 17.5V 啟動閾值，芯片開始工作。
正常工作：輔助繞組給 VDD 供電，維持芯片運行。FB 端通過光耦接收次級反饋，調節 PWM 占空比穩定輸出電壓。
輕載/空載：FB 電壓下降，芯片自動進入綠色模式，頻率降低；空載時進一步進入突發模式，大幅降低開關損耗。
保護機制：
過流時，CS 端電壓超過 750mV，芯片關斷當前周期
輸出短路時，VDD 電壓跌落，觸發欠壓保護重啟
過溫時，150°C 觸發 OTP，自動恢復
| 參數 | 典型值 |
|---|---|
| 啟動電流 | 5μA |
| 工作電流 | 0.5mA |
| 啟動電壓 | 17.5V |
| 欠壓保護閾值 | 7.5V |
| 最高工作頻率 | 65kHz |
| 最低工作頻率 | 22kHz |
| CS 限流閾值 | 750mV |
| 前沿消隱時間 | 300ns |
| MOSFET 耐壓 | 650V |
| MOSFET 導通電阻 | 8Ω |
| 過溫保護點 | 150°C |
手機/鋰電池充電器
數碼相機充電器
機頂盒/路由器電源
電源適配器（5V/2A 級別）
LED 驅動電源
消費類備用電源
PL3391BS 是一款性價比很高的副邊反饋 PWM 控制芯片，最大的特點是"省"——省外圍器件（內置功率管、內置補償、內置保護），省成本（SOP7 封裝、低 EMI 設計省濾波元件），省功耗（5μA 啟動電流、綠色模式）。如需選購可以咨詢客服：https://detail.1688.com/offer/935587913304.html?spm=a28888.manage-offer.0.0.262271970SJYIV
