LP20R100FN / LP15R100FN / LP10R100FN 是芯茂微電子推出的高性能開關電源同步整流芯片系列，內置 100V 耐壓功率 MOSFET，采用專利的整流管開通判定技術，兼容 DCM、QR 和 CCM 三種工作模式。三款芯片分別對應 36W、48W、60W 的推薦應用功率，采用 TO220F-3L 封裝，外圍極簡，是反激式開關電源次級整流的理想選擇。
同步整流是開關電源提升效率的關鍵技術——用低導通電阻的 MOSFET 替代傳統的肖特基二極管，大幅降低導通損耗和發熱。LPXXR100FN 系列正是為此而生，它將同步整流控制器和功率 MOSFET 集成到一顆芯片里，只需要三個引腳就能工作。
這個系列的核心優勢是"智能判斷、快速開關"。芯片通過檢測漏源電壓（VDS）的下降斜率和閾值，精準判斷整流管的開通時機，避免因變壓器激磁振蕩導致的誤觸發。同時具有極快的關斷速度（約 30ns），在 CCM 模式下也能高效工作，不會因為關斷延遲造成效率損失。
三款型號的主要區別在于內置功率管的導通電阻和電流能力：
| 型號 | 導通電阻 | 連續電流 | 脈沖電流 | 推薦功率（90~265VAC） |
|---|---|---|---|---|
| LP20R100FN | 17mΩ | 40A | 140A | 36W |
| LP15R100FN | 12mΩ | 50A | 180A | 48W |
| LP10R100FN | 8mΩ | 60A | 210A | 60W |
導通電阻越小，導通損耗越低，支持的功率越大。設計時根據輸出功率和散熱條件選型即可。
兼容三種工作模式：DCM（斷續導通）、QR（準諧振）、CCM（連續導通），適應各種反激拓撲
支持最高 200kHz 工作頻率：滿足高頻開關電源需求
內置 100V 耐壓功率管：無需外置 MOSFET，簡化設計
專利整流管開通技術：通過檢測 VDS 下降斜率和閾值，避免激磁振蕩誤觸發
極快關斷速度：關斷延遲僅 25~33ns，CCM 模式下效率損失小
集成 VCC 自供電：無需輔助繞組供電，通過 D 腳取電
芯片供電欠壓保護：VCC 低于 4V 時自動關斷，防止異常工作
芯片過壓鉗位：VCC 鉗位在 6.5V，保護內部電路
外圍元器件極少：只需要一顆芯片，幾乎零外圍

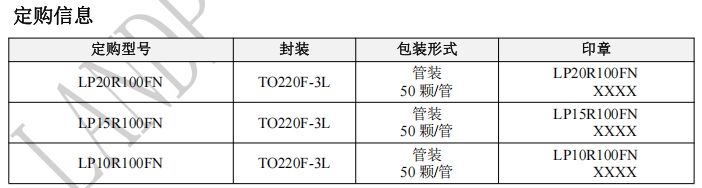

三款芯片均采用 TO220F-3L 封裝，3 個引腳：
封裝特點：
TO220F-3L 為塑封全絕緣封裝，引腳與散熱片之間絕緣
散熱片可貼裝到散熱器上，適合中高功率應用
管裝 50 顆/管
印章說明： 第一個字母代表年份（A=2014，B=2015...），第二個字符代表周數，第三四位為內部序號。

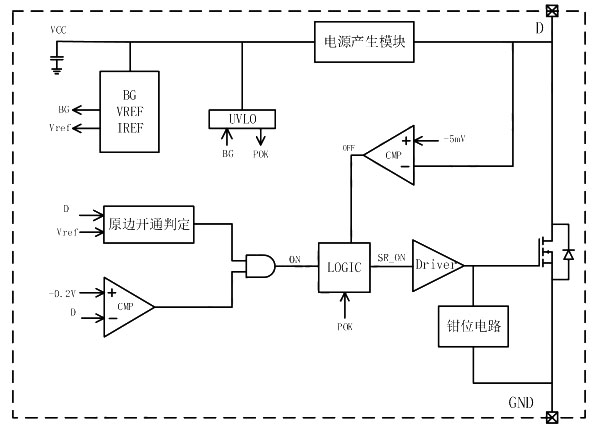

芯片內部主要模塊：
VCC 供電電路：從 D 腳取電，為內部控制電路供電
欠壓保護（UVLO）：VCC 低于 4V 時關斷芯片
過壓鉗位：VCC 超過 6.5V 時鉗位保護
開通檢測邏輯：檢測 VDS 下降斜率和閾值，判斷同步管開通時機
關斷檢測邏輯：檢測 VDS 電壓上升，判斷同步管關斷時機
驅動電路：驅動內置功率 MOSFET
功率 MOSFET：100V 耐壓，低導通電阻
| 參數 | 典型值 |
|---|---|
| VCC 工作電壓 | 6.1V |
| VCC 啟動電壓 | 4.5V |
| VCC 欠壓保護閾值 | 4.0V |
| VCC 鉗位電壓 | 6.5V |
| 開通電壓閾值 VON | -200mV |
| 關斷電壓閾值 VOFF | -5mV |
| 開通延遲 | 150ns |
| 關斷延遲 | 30ns |
| 最小關斷時間 TOFFMIN | 1.0μs |
| 最小導通時間 TONMIN | 1.6μs |
| 死區時間 TDEAD | 600ns |
| 體二極管反向恢復時間 Trr | 30ns |
| 最高工作頻率 | 200kHz |
| 功率管耐壓 BVDSS | 100V |

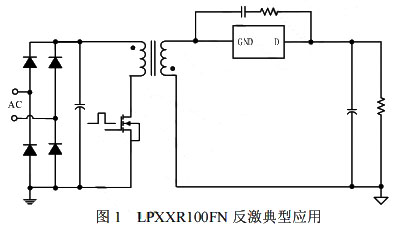

LPXXR100FN 的典型應用是反激式開關電源的次級整流：
應用要點：
D 腳接變壓器次級輸出端（原二極管陰極位置）
GND 接輸出地（原二極管陽極位置）
主功率回路走線要短粗，減小寄生電感
不需要外置供電電路，芯片自供電
不需要額外外圍元件
手機/平板充電器（5V/3A、9V/2A、12V/1.5A 等）
筆記本電源適配器
機頂盒/路由器電源
LED 驅動電源
其他反激式開關電源
| 輸出功率 | 推薦型號 | 說明 |
|---|---|---|
| ≤36W | LP20R100FN | 17mΩ，成本低，適合小功率 |
| 36W~48W | LP15R100FN | 12mΩ，平衡性能和成本 |
| 48W~60W | LP10R100FN | 8mΩ，導通損耗最低，適合大功率 |
LPXXR100FN 系列是一款非常省心的同步整流方案，核心賣點是"極簡+高效"。一顆芯片替代了傳統的"肖特基二極管+同步整流控制器+外置 MOSFET"組合，外圍幾乎零元件，PCB 面積大幅縮小。
專利的開通判定技術是它的核心競爭力——通過動態斜率檢測，既能精準捕捉導通時機，又能有效抑制激磁振蕩造成的誤觸發。30ns 級別的關斷延遲讓它在 CCM 模式下也能保持高效率，這是很多同步整流芯片的短板。
對于做 36W~60W 的反激式開關電源，如果追求高效率、低成本、小體積，LPXXR100FN 系列值得重點考慮。不需要復雜的控制電路，不需要輔助供電，接上就能用，非常適合量產型產品。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/857801813740.html?spm=a26286.8251493.description.2.221425b2uyxYIg
