BP8522D 是晶豐明源推出的一款高集成度非隔離降壓型恒壓芯片，采用 SOP7 貼片封裝，內置 550V 功率 MOSFET，主打"無 VCC 電容、極簡外圍"路線。它支持 5V 固定輸出，最大輸出電流 150mA，非常適合小家電輔助電源、智能照明、IoT 設備等低成本應用場景。
BP8522D 是一款非隔離降壓（Buck）型 AC-DC 轉換芯片，直接從高壓母線取電，不需要外置 VCC 供電電容。芯片內部集成了 550V 耐壓的功率 MOSFET、電流檢測、PWM/PFM 控制邏輯、高壓供電電路等，外圍只需要幾顆阻容元件就能工作。
它的設計思路很清晰：把傳統降壓方案中需要外置的 VCC 電容、啟動電阻、供電繞組全部省掉，讓 BOM 成本降到最低。同時通過 PWM/PFM 混合控制，在重載時保持高效率，輕載時自動降頻降低損耗。
BP8522D 采用固定 5V 輸出，通過 VFB 腳外接分壓電阻可以微調輸出電壓，適應不同負載需求。
BP8522D 采用 SOP7 封裝，7 個引腳：
封裝絲印： BP8522 XXXXXXY ZZZZWWWD（X 為批次碼，Y 為年份，Z 為周號，W 為內部序號）
內置 550V 功率 MOSFET：無需外置高壓功率管，節省成本和空間
無 VCC 電容設計：內部高壓供電，省去傳統方案必需的 VCC 電容和啟動電阻
高集成度：集成電流檢測、PWM/PFM 控制、振蕩器、頻率抖動、保護電路等
固定 5V 輸出：通過 VFB 腳可微調輸出電壓
PWM/PFM 混合控制：重載 PWM 高效率，輕載 PFM 低損耗
內置頻率抖動：改善 EMI 性能，降低濾波成本
完善的保護功能：
OLP（過載保護）
SCP（短路保護）
OTP（過溫保護）
LEB（前沿消隱，防止電流檢測誤觸發）
SOP7 封裝：體積小，適合緊湊型設計
外圍極簡：僅需幾顆阻容元件

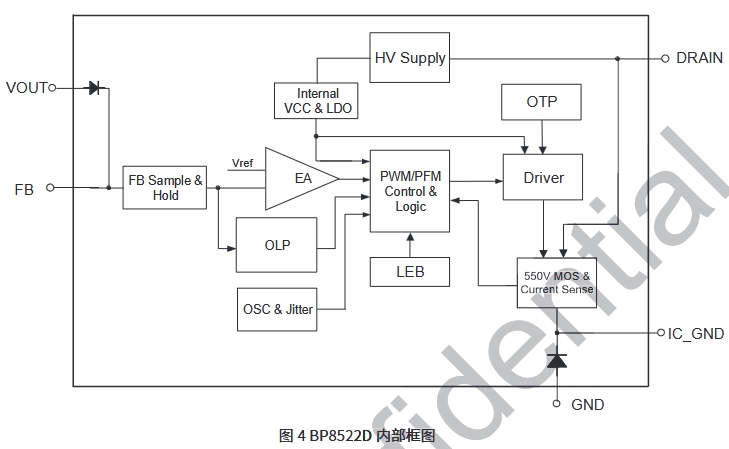

芯片內部主要模塊：
550V MOS & Current Sense：內置 550V 功率 MOSFET 和電流檢測電路
LEB（前沿消隱）：防止開關瞬間電流尖峰誤觸發保護
PWM/PFM Control & Logic：PWM/PFM 混合控制邏輯
Driver：柵極驅動電路
OTP（過溫保護）：芯片過溫時自動關斷
OSC & Jitter：振蕩器和頻率抖動，改善 EMI
HV Supply：高壓供電電路，從 DRAIN 取電
Internal VCC & LDO：內部 VCC 穩壓
FB Sample & Hold：反饋電壓采樣保持
Comp（比較器）：誤差放大比較
Vref：基準電壓源
OLP/SCP Protection：過載和短路保護

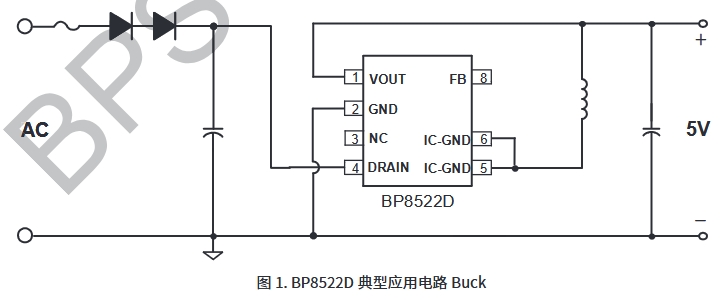

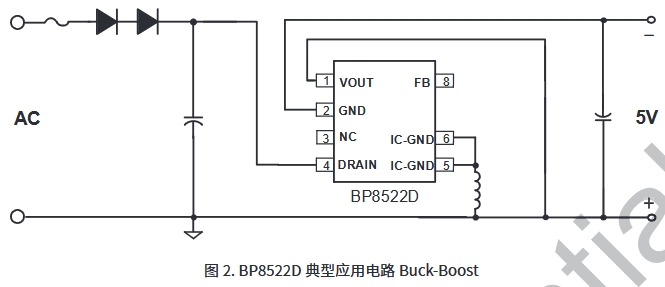

BP8522D 的典型應用是非隔離降壓型 AC-DC 電源，適用于小功率輔助供電。
輸入端：AC 輸入經整流橋整流、濾波電容濾波，得到高壓直流
功率級：DRAIN（4 腳）連接電感一端，電感另一端接輸出
輸出端：VOUT（1 腳）連接輸出濾波電容，提供 5V 輸出
反饋網絡：VFB（7 腳）通過電阻分壓檢測輸出電壓，穩定輸出
GND（2、5、6 腳）：芯片地，連接輸出地
啟動階段：上電后，內部高壓供電電路從 DRAIN 取電，建立內部 VCC，芯片開始工作
PWM 模式：重載時，芯片以固定頻率 PWM 工作，通過調節占空比穩定輸出電壓
PFM 模式：輕載時，自動切換到 PFM 模式，降低開關頻率，減少開關損耗
恒壓控制：VFB 腳采樣輸出電壓，與內部基準比較，調節 PWM/PFM 占空比
保護機制：
輸出過載時觸發 OLP
輸出短路時觸發 SCP
芯片過溫時觸發 OTP
電流檢測帶 LEB，防止誤觸發
| 參數 | 典型值 |
|---|---|
| 內置 MOSFET 耐壓 | 550V |
| 輸出電壓 | 5V（固定） |
| 最大輸出電流 | 150mA |
| 工作模式 | PWM/PFM |
| 頻率抖動 | 內置，改善 EMI |
| 過溫保護點 | OTP |
| 封裝 | SOP7 |
小家電輔助電源（電飯煲、電磁爐、電風扇等控制板供電）
智能照明驅動（LED 燈輔助電源）
IoT 設備（WiFi 模塊、傳感器節點供電）
智能插座/開關（繼電器驅動、控制芯片供電）
白色家電待機電源
工業控制輔助電源
BP8522D 是一款非常省心的非隔離降壓電源芯片，核心特點是"無 VCC 電容+高集成度"。傳統降壓方案需要 VCC 供電電容、啟動電阻、甚至輔助繞組，而 BP8522D 把這些全部集成到芯片內部，外圍只需要電感、輸入輸出電容和反饋電阻，BOM 成本極低。
550V 的內置 MOSFET 讓它可以直接接高壓母線，不需要額外的功率管。PWM/PFM 混合控制兼顧了效率和輕載損耗，內置頻率抖動降低了 EMI 濾波成本。完善的保護功能讓產品更可靠，適合長期運行的家電和 IoT 設備。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/856185801039.html?spm=a28888.manage-offer.0.0.26227197oKGHef
