SM2850P 是明微電子推出的一款緊湊型離線式線性穩壓器，采用 SOP8 封裝，主打"無電感、極簡外圍"。它直接從交流市電取電，輸出固定 5V，最大電流 50mA（全波）/30mA（半波），非常適合小家電控制板、智能開關、傳感器節點等超低成本的非隔離供電場景。
SM2850P 是一款非隔離型 AC-DC 線性穩壓芯片，內部集成了 650V 高壓功率 MOSFET、LDO 穩壓器、AC 泄放電路和完整的保護功能。它的設計思路很直接：省掉電感、省掉變壓器、省掉復雜的開關電源控制，用一顆芯片直接從交流市電產生穩定的 5V 直流。
這種方案的優勢在于 BOM 成本極低——不需要電感、不需要變壓器、不需要大體積的輸入電解電容，外圍只需要幾顆阻容元件和一個 VDD 儲能電容。缺點是效率較低、發熱較大，適合幾十毫安級別的小功率應用。
芯片采用專利的電流控制方式對 VDD 電容充電，啟動時間僅 150~300ms。內置的 AC 泄放電路能自適應檢測真實的 Drain 端電壓，確保每個 AC 周期都能正確開啟功率管充電，同時降低芯片損耗。

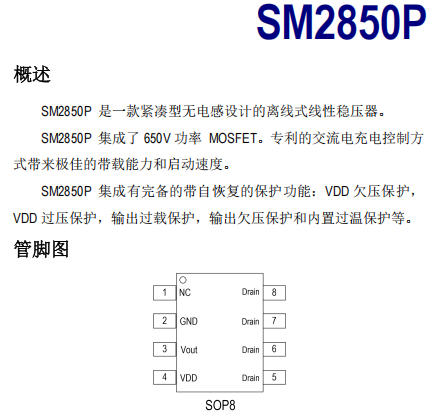

SM2850P 采用 SOP8 封裝，8 個引腳：
引腳定義（SOP8）：
| 引腳 | 名稱 | 功能描述 |
|---|---|---|
| 1 | GND | 芯片地 |
| 2 | VOUT | 5V 穩壓輸出端 |
| 3 | VDD | 芯片內部供電端，外接儲能電容 |
| 4 | NC | 懸空腳，無連接 |
| 5 | NC | 懸空腳，無連接 |
| 6 | NC | 懸空腳，無連接 |
| 7 | NC | 懸空腳，無連接 |
| 8 | DRAIN | 高壓輸入端，內接 MOSFET 漏極，接交流輸入 |
無電感設計：省去電感和變壓器，BOM 成本極低
離線式交流輸入：直接接 220VAC 市電，無需開關電源
固定 5V 輸出：精度 ±2%，負載調整率好
650V 高壓 MOSFET：內置耐壓 650V 的功率管，安全可靠
專利 AC 泄放電路：自適應檢測 Drain 電壓，降低損耗，提升帶載能力
快速啟動：全波 150ms，半波 180ms
輸出電流限制：典型值 80mA，防止短路損壞
完善的保護功能：
VDD 過壓保護（OVP，7.5V）
輸出欠壓保護（UVP，跌落 20% 觸發）
過載保護（OLP）
過溫保護（OTP，160°C 觸發，140°C 恢復）
自恢復重啟（640ms 后自動重啟）
SOP8 封裝：體積小，適合緊湊型設計

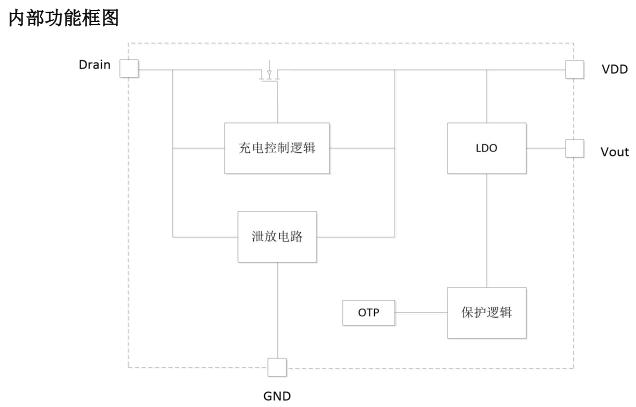

芯片內部主要模塊：
650V 高壓 MOSFET：承受交流輸入電壓，控制充電窗口
AC 泄放電路：專利電路，自適應檢測 Drain 端真實電壓，確保正確開啟
充電控制邏輯：在 AC 充電窗口內控制 MOSFET 開關，對 VDD 充電
VDD 穩壓器：將 VDD 電壓穩定在合適范圍
LDO 穩壓器：從 VDD 產生穩定的 5V 輸出
輸出電流限制：檢測 LDO 輸出電流，限制最大 80mA
輸出欠壓保護（UVP）：輸出跌落 20% 時觸發保護
VDD 過壓保護（OVP）：VDD 超過 7.5V 時關閉功率管
過溫保護（OTP）：結溫超過 160°C 時關斷，降至 140°C 恢復
自恢復重啟：保護觸發后 640ms 自動重啟
SM2850P 的典型應用極其簡單：
R1：限流電阻，根據輸入電壓和所需電流選擇，一般幾 kΩ 到幾十 kΩ
D1：整流二極管（半波）或橋堆（全波），耐壓 600V 以上
C1：VDD 儲能電容，10~47μF，耐壓 16V 以上
C2：輸出濾波電容，可選，1~10μF，改善紋波
半波：只需 1 顆二極管，成本低，輸出電流 30mA
全波：需橋堆或 4 顆二極管，成本高些，輸出電流 50mA
啟動過程
上電后，芯片采用專利的電流控制方式對 VDD 電容快速充電。當 VDD 達到 7.3V 啟動閾值時，芯片開始正常工作。全波啟動時間約 150ms，半波約 180ms。
AC 充電窗口檢測
由于 Drain 端對地存在寄生電容，可能導致電壓虛高。芯片內部的 AC 泄放電路會自適應泄放寄生電容電荷，確保檢測到真實的 AC 電壓過零點，從而確定正確的充電窗口。
VDD 充電控制
在 AC 充電窗口內：
VDD < 7V（OVP 遲滯閾值）：開啟內部 MOSFET，對 VDD 充電
VDD > 7.5V（OVP 閾值）：關閉 MOSFET，停止充電
在 AC 充電窗口外，MOSFET 保持關閉。
5V LDO 輸出
VDD 電壓經過內部 LDO 穩壓器，產生固定的 5V 輸出。輸出電流能力：
全波整流：最大 50mA
半波整流：最大 30mA
保護機制
輸出電流限制：最大 80mA，防止短路或過載損壞
輸出欠壓保護：輸出跌落超過 20% 時，關閉 LDO，640ms 后重啟
過載保護：負載過重導致輸出電壓降低時觸發
過溫保護：芯片溫度超過 160°C 時關斷，降至 140°C 恢復
自恢復重啟：所有保護觸發后，640ms 自動清零重啟
小家電控制板：電飯煲、電磁爐、電風扇等控制芯片供電
智能開關/插座：繼電器驅動、WiFi 模塊供電
傳感器節點：溫濕度傳感器、門磁傳感器等低功耗設備
LED 指示燈驅動：小功率 LED 照明
待機電源：替代阻容降壓方案，更安全穩定
IoT 設備：低功耗無線模塊供電
SM2850P 是一款非常省心的離線式線性穩壓芯片，核心賣點是"無電感+極簡外圍"。不需要電感、不需要變壓器、不需要復雜的開關電源設計，一顆芯片加幾顆阻容就能從 220VAC 直接產生 5V 直流。
它的優勢在于成本極低、體積小巧、電路簡單，適合幾十毫安級別的小功率供電。內置的 AC 泄放電路、過壓保護、欠壓保護、過溫保護等功能讓產品比傳統的阻容降壓方案更可靠、更安全。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1048004247775.html?spm=a28888.manage-offer.0.0.26227197XAYl63
