在 5W~10W 小功率充電器、適配器市場，成本控制是核心訴求。傳統方案需要光耦、TL431、啟動電阻、外置MOS等大量外圍，BOM成本高、PCB面積大。今天重點解析系列中功率最小的 KP2161SGA（有完全替代款）——專為 6W全電壓/7.5W單電壓 充電器設計，待機功耗 <30mW，無需啟動電阻，支持不帶輔助繞組的2繞組變壓器，是手機充電器、小家電適配器的性價比之選。

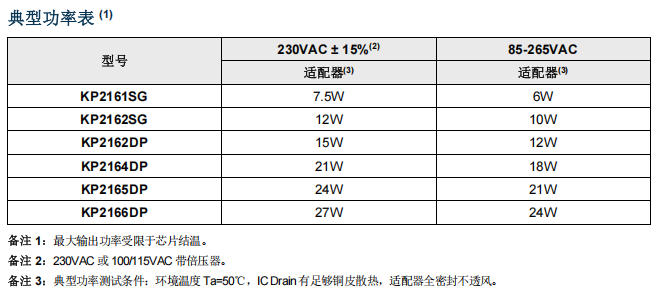

KP216X是一個系列化產品，通過內置不同Rds(on)的MOSFET覆蓋不同功率段：
| 型號 | 封裝 | 230VAC適配器 | 85-265VAC適配器 | 內置MOS Rds(on) |
|---|---|---|---|---|
| KP2161SG | SOP-7 | 7.5W | 6W | 9Ω |
| KP2162SG | SOP-7 | 12W | 10W | 5Ω |
| KP2162DP | DIP-7 | 15W | 12W | 5Ω |
| KP2164DP | DIP-7 | 21W | 18W | 2.4Ω |
| KP2165DP | DIP-7 | 24W | 21W | 2.0Ω |
| KP2166DP | DIP-7 | 27W | 24W | 1.4Ω |
KP2161SGA 是系列中功率最小、成本最低的型號，SOP-7貼片封裝，適合自動化生產，內置 650V/1A MOSFET，Rds(on)典型值 9Ω，完美匹配6W級應用。
集成650V MOSFET，無需外置功率管，省成本省空間
高壓啟動，無需啟動電阻，降低待機功耗
支持無輔助繞組，2繞組變壓器即可工作，進一步降成本
±4%恒流恒壓精度，滿足手機充電器精度要求
待機<30mW，滿足六級能效標準
全程無異音，AM+FM多模式控制，無嘯叫
| 對比項 | 傳統光耦方案 | KP2161SGA PSR方案 |
|---|---|---|
| 芯片數量 | 2~3顆 | 1顆 |
| 光耦 | 需要 | 無需 |
| TL431 | 需要 | 無需 |
| 啟動電阻 | 需要 | 內置高壓啟動 |
| 輔助繞組 | 3繞組變壓器 | 支持2繞組 |
| 待機功耗 | 100~150mW | <30mW |
| 恒流精度 | ±10% | ±4% |

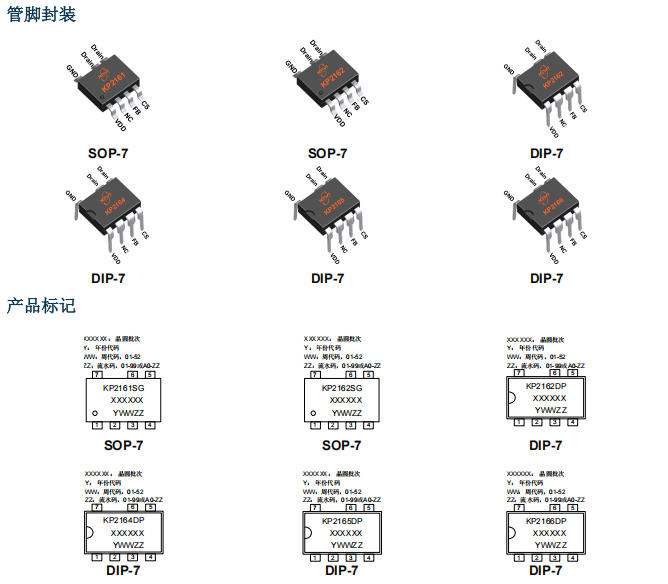

KP2161SGA采用 SOP-7 封裝（也有DIP-7可選），7個引腳功能清晰：
| 管腳 | 名稱 | I/O | 功能描述 |
|---|---|---|---|
| 1 | VDD | I | 芯片供電管腳。內部高壓啟動模塊為VDD充電，啟動后由輔助繞組或高壓啟動持續供電 |
| 2 | NC | - | 無連接，懸空處理 |
| 3 | FB | I | 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB，用于CV模式輸出電壓控制及CC模式輸出電流控制 |
| 4 | CS | I | 電流采樣輸入管腳。連接功率MOS源極與GND之間的采樣電阻Rcs |
| 5,6 | Drain | I | 內部功率MOSFET的漏極，連接變壓器原邊 |
| 7 | GND | P | 芯片地管腳 |
設計要點：
Drain腳（5,6）是芯片散熱的主要途徑，PCB上需鋪足夠銅皮散熱
FB走線要短，遠離Drain腳和高壓開關噪聲
CS采樣電阻靠近CS和GND引腳放置，減少干擾
KP2161SGA內部集成了 650V MOSFET、高壓啟動、多模式PWM控制、CV/CC控制、線損補償、完善保護 等完整功能。

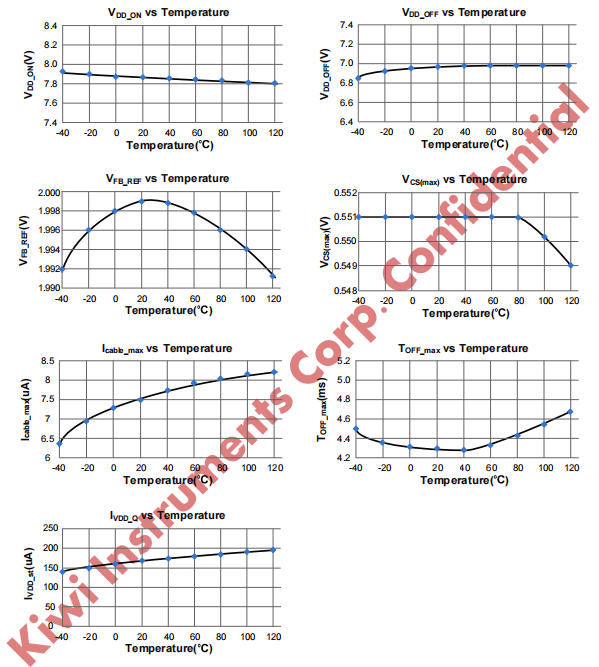

KP2161SGA的關鍵參數隨溫度變化穩定：
VDD_ON：-40℃~120℃范圍內穩定在7.8~8.0V
VDD_OFF：穩定在6.9~7.0V
VFB_REF：25℃時峰值約2.0V，全溫區波動<±0.5%
Vcs(max)：全溫區穩定在550~551mV，高溫120℃略降至549mV
ICable_max：隨溫度升高從6.5μA增至8.2μA
Toff_max：25℃時最低約4.3ms，高低溫略有增加
IVDD_Q：隨溫度升高從140μA增至200μA

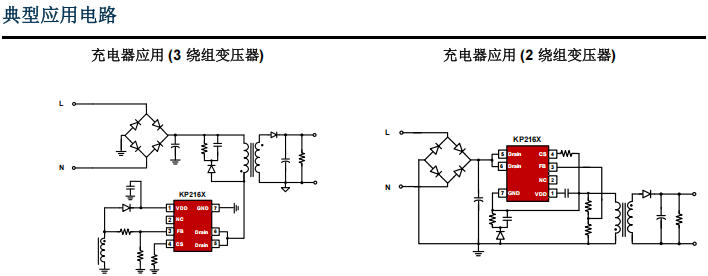

KP2161SGA支持兩種變壓器配置：
方案A：3繞組變壓器（傳統方案
方案B：2繞組變壓器（極簡方案）
2繞組方案優勢：
省去輔助繞組，變壓器成本降低
省去VDD整流二極管和濾波電容
更適合超低成本應用
KP2161SGA適用于以下小功率電源場景：
| 應用 | 功率 | 特點 |
|---|---|---|
| 手機充電器 | 5V/1A（5W） | 低成本、滿足六級能效、無異音 |
| 藍牙耳機充電倉 | 5V/1A（5W） | 小體積、低待機 |
| 智能手環充電器 | 5V/0.5A（2.5W） | 極簡外圍、高可靠性 |
| 小家電適配器 | 5V/1.2A（6W） | 寬電壓輸入、完善保護 |
| IoT設備電源 | 3.3V/1A（3.3W） | 低待機、單點失效保護 |
KP2161SGA是KP216X系列中成本最低、體積最小的型號，用一顆SOP-7芯片實現了傳統方案需要20+顆外圍才能完成的功能：
省光耦、省TL431：原邊反饋，無需次級檢測
省啟動電阻：內置高壓啟動，待機<30mW
省輔助繞組：支持2繞組變壓器
省外置MOS：內置650V/1A MOSFET
無異音：AM+FM多模式控制
高可靠：單點失效保護，故障條件下不損壞
對于6W及以下充電器、適配器、輔助電源等應用，KP2161SGA是性價比極高、外圍極簡、可靠性優秀的首選方案。系列化設計（KP2161~KP2166）也方便功率升級時直接替換，無需重新設計PCB。
