FT60E211-RB 是輝芒微推出的一款高性價比 8 位單片機，主打"省成本、提效率"。它采用 SOP8 封裝，內置 EEPROM，支持 4 路 PWM（含 1 路帶死區控制的互補輸出），待機功耗低至 0.2μA，非常適合智能家居、小家電控制、LED 調光等成本敏感型應用。
FT60E211-RB 是一款基于 EEPROM 的 8 位 RISC 架構 MCU，采用 4T 指令周期，最高主頻 16MHz。芯片內置 1K×14bit 的程序存儲器、128×8bit 的數據 EEPROM 和 64×8bit 的 SRAM，硬件堆棧深度 8 層。
它的設計思路很明確：用最少的引腳、最低的成本，實現盡可能多的功能。SOP8 封裝只有 6 個可用 I/O，但每個 I/O 都身兼多職——可以當 GPIO、PWM 輸出、中斷輸入、LVD 檢測、時鐘輸入等。這種"一引腳多用"的設計，讓小小的 8 腳芯片能驅動電機、調光、做電源管理，甚至當比較器用。
8 位 RISC 精簡指令集：37 條指令，4T 周期，16MHz 下指令周期 250ns，運算效率高
內置 EEPROM：128 字節數據 EEPROM，10 萬次擦寫壽命，掉電數據不丟失，適合存儲配置參數
超低功耗：
待機模式（Sleep）僅 0.2μA
WDT 模式 2.5μA
正常模式（16MHz）約 136μA/MIPS
4 路獨立 PWM：共周期、獨立占空比，支持極性控制
1 路互補 PWM + 死區控制：適合做半橋/全橋驅動，如電機控制、LED 驅動
自動故障剎車：支持 I/O 觸發或 LVD 觸發剎車，保護功率器件
單脈沖模式 + 蜂鳴器模式：靈活應對各種應用
3 個定時器：
WDT（16 位）：7 位后分頻，最長定時約 262 秒
Timer0（8 位）：8 位預分頻
Timer2（16 位）：4 位預分頻 + 后分頻，支持 Sleep 下運行
完善的復位機制：
POR 上電復位（VPOR ~1.6V）
LVR 欠壓復位（7 檔可選：2.0V~4.1V）
LVD 低電壓檢測（9 檔可選，可作單輸入比較器）
WDT 看門狗復位
非法指令復位
外部 I/O 復位（/MCLRB）
高可靠性：ESD >4kV（HBM），EFT >5.5kV
寬電壓工作：1.9V~5.5V，低溫下可低至 1.6V 工作
HIRC 可微調：16MHz 內部振蕩器出廠校準精度 ±1%，支持用戶微調
LIRC/HIRC 交叉校準：用穩定的 LIRC 校準 HIRC，提升溫度穩定性
可配置驅動能力：PA4/PA5 支持 3/6/24mA 源電流、53/67mA 灌電流
FT60E211-RB 采用 SOP8 封裝，8 個引腳：
| 引腳 | 名稱 | 主要功能 |
|---|---|---|
| 1 | VDD | 電源正極 |
| 2 | PA5/MCLRB/ELVD0/P1D1 | GPIO / 外部復位 / LVD 輸入 / PWM4 第二輸出 |
| 3 | PA1/ISPDAT/P1D0 | GPIO / ISP 數據 / PWM4 主輸出 |
| 4 | PA2/INT/T0CKI/P1C0/BK0 | GPIO / 外部中斷 / Timer0 時鐘 / PWM3 / 剎車輸入 |
| 5 | PA3/CLKI/P1A0 | GPIO / 外部時鐘輸入 / PWM1 主輸出 |
| 6 | PA4/CLKO/P1B/ELVD1/P1A0N | GPIO / 時鐘輸出 / PWM2 / LVD 輸入 / PWM1 互補輸出 |
| 7 | PA0/ISPCLK/P1C1 | GPIO / ISP 時鐘 / PWM3 第二輸出 |
| 8 | GND | 電源地 |
PA0~PA5：6 個通用 I/O，全部支持上拉、中斷/喚醒
PA4/PA5：強驅動引腳，源電流可達 24mA，灌電流 67mA，可直接驅動小功率負載
PA1/PA0：ISP 燒錄引腳，支持在線調試（OCD）
PA2：支持外部邊沿中斷（INT）和端口變化中斷
PA3：可接外部時鐘輸入（EC 模式）
PA4：可輸出系統時鐘（CLKO）

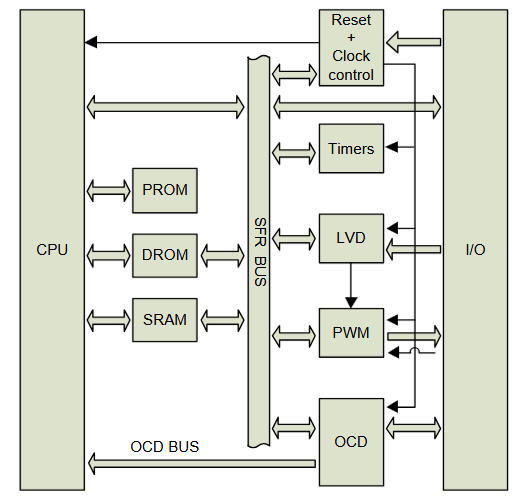

芯片內部主要模塊：
CPU：8 位 RISC 處理器，37 條指令
PROM：1K×14bit 程序存儲器，支持讀/寫保護
DROM：128×8bit 數據 EEPROM
SRAM：64×8bit 數據 RAM
Timers：WDT、Timer0、Timer2 三個定時器
PWM：4 路 PWM 發生器，由 Timer2 驅動
LVD：低電壓檢測/比較器，9 檔閾值可選
OCD：片上調試模塊，支持單步、斷點、暫停
Reset + Clock Control：復位和時鐘管理
I/O PORT：6 個 I/O 端口
FT60E211-RB 的 PWM 是其最大亮點之一，非常適合智能家居中的調光、調速、電源控制等應用。
4 路獨立 PWM：
P1A（PA3）、P1B（PA4）、P1C（PA2/PA0）、P1D（PA1/PA5）
共周期（由 Timer2 的 PR2 決定），獨立占空比
每路極性可獨立配置
互補輸出 + 死區控制：
P1A 和 /P1A（PA4）構成互補對
可編程死區時間，防止半橋/全橋的上下管直通
死區時間 = P1DC × Timer2 時鐘周期
故障剎車：
觸發源：BK0（PA2）=0 或 =1，或 LVDW=1
剎車時 PWM 輸出可配置為高阻、高電平或低電平
支持自動重啟或手動重啟
特殊模式：
單脈沖模式：只輸出一個 PWM 脈沖
蜂鳴器模式：50% 占空比方波輸出
XOR/XNOR 第二功能：P1B 和 P1C 的異或/同或結果輸出到 PA5
1. 智能家居 LED 調光
用 PWM1（P1A）驅動 LED，通過改變占空比實現無級調光。Timer2 在 Sleep 模式下保持運行，PWM 持續輸出，CPU 休眠省電。外部中斷（PA2-INT）檢測按鍵或觸摸信號，喚醒 CPU 調整亮度。
2. 小家電電機控制
用互補 PWM（P1A + /P1A）驅動直流電機或 BLDC 的半橋，死區控制防止炸管。故障剎車檢測過流（通過 LVD 或外部 BK0），保護功率器件。PA4/PA5 的大灌電流能力可直接驅動小功率繼電器。
3. 智能插座/開關
用 LVD 監測市電電壓波動，異常時切斷輸出。EEPROM 存儲開關狀態，掉電后恢復。Sleep 模式下 0.2μA 功耗，配合外部中斷實現按鍵喚醒。
4. 電池供電設備
1.6V 超低啟動電壓，適合單節鋰電池或紐扣電池應用。HIRC/LIRC 交叉校準保證時鐘精度，定時準確。多級 LVR 防止電池過放。
5. 紅外遙控/無線模塊
PWM 產生 38kHz 載波驅動紅外 LED。Timer0 做協議時序解析。EEPROM 存儲配對碼。
IDE 集成開發環境：支持片上調試（OCD），1 個硬件斷點
ISP 在線編程：通過 PA0（ISPCLK）和 PA1（ISPDAT）燒錄
調試功能：軟復位、暫停、單步、運行等
初始化配置：通過 IDE 界面設置時鐘、復位、保護等，無需代碼配置

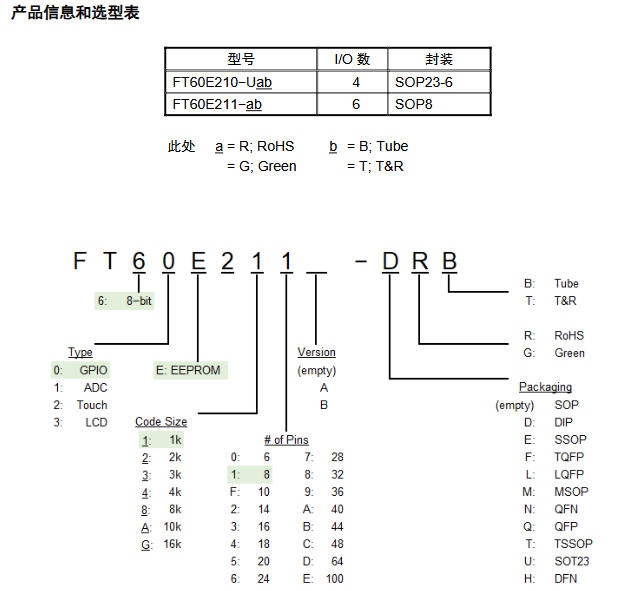

| 型號 | I/O 數 | 封裝 | 特點 |
|---|---|---|---|
| FT60E210 | 4 | SOT23-6 | 超小體積，極簡應用 |
| FT60E211 | 6 | SOP8 | 均衡之選，功能全面 |
FT60E211-RB 是一款非常實用的低成本 8 位單片機，核心優勢是"小而全"。SOP8 封裝只有 8 個腳，但集成了 EEPROM、4 路 PWM、死區控制、故障剎車、多級復位保護、可微調振蕩器等豐富功能。待機功耗低至 0.2μA，工作電壓可低至 1.6V，高 ESD/EFT 防護讓產品更可靠。
對于智能家居、小家電、LED 調光、電池設備等成本敏感且空間受限的應用，這顆芯片能以極低的 BOM 成本實現完整的控制方案。不需要外置晶振、不需要復雜的電源管理、不需要額外的存儲芯片——一顆 FT60E211-RB 就能搞定。如果你正在找一顆"夠用、好使、便宜"的 8 位 MCU，它值得放進選型清單。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/928019805357.html?spm=a26286.8251493.description.2.221425b2ddt7h4
